项目概要
该工程为某市产业园区污水处理厂，总体设计处理规模50000m³/d。前期建设15000m³/d。该污水处理自控系统包含：信息层，控制层，设备层。
污水处理厂区
污水处理厂自控总览图
设计标准和规范
《给水排水仪表自动化控制工程施工及验收规程》CECS 162-2004
《分散型控制系统工程设计规范》HG T 20573- 2012
《自动化仪表工程施工及质量验收规范》GB50093- 2013
《可编程控制器系统工程设计规范》HG/ T20700-2014
《仪表系统接地设计规范》HG/ T20513- 2014
《计算机软件质量保证计划规范》GB/ 12504
《城镇供水与污水处理化验室技术规范》CJJ/T 182- 2014
自控系统工艺图
粗格栅提升泵房+细格栅、曝气沉砂池+事故调节池+水解酸化池+改良型AAO池+二沉池+高效沉淀池+反硝化深床滤池+接触消毒池及巴氏计量槽。
自控系统架构图
信息层
信息层为污水处理厂各个使用者提供有效可靠的各类信息的接收、交换、传输、存储、检索和显示的综合处理，并提供决策支持能力与服务。监控服务器、数据服务器、工程师站计算机、软件、工业网络交换机 报表及报警打印机等组成监控主站(MOP)。监控系统位于综合楼的中央控制室完成全厂工艺设备的运行状态、工艺过程参数的采集和监视，远程控制相关设备、设定运行参数，配合工艺运行过程实现污水处理的目的。实现报表打印，事故报警等功能。操作员两套监控计算机进行主设备转换时系统无数据丢失。
污泥脱水间界面图
粗格栅提升泵房界面图
水解酸化池界面图
回用水池界面图
加药间界面图
控制层

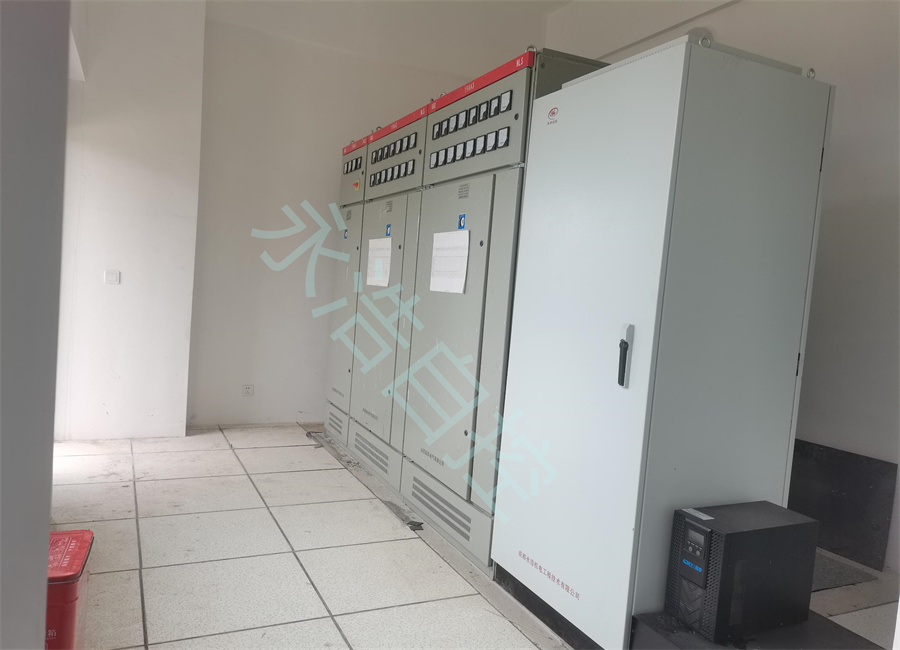

PLC1控制站
PLC1控制位于污泥脱水间。监控范围为:污泥脱水间、调节池、储泥池、3#除臭装置等。
PLC2控制站
PLC2控制站位于进水在线监测间控制室，监控范围为:粗格栅提升泵房、细格栅、曝气沉砂池、水解酸化地、改良型AAO生化池、进水在线监测间、1#、2#除臭装置、配水井及污泥泵房等。
PLC3控制站
PLC3控制站位于鼓风机房控制室，监控范围为二沉池、高效沉淀池、反硝化深床滤池、接触消毒池及巴氏计量槽、回用水池、出水在线监测间、鼓风机房、加氯加药间等。
视频监控
视频监控系统包括前端设备、传输设备、处理/控制设备和记录/显示设备四部分。视频采集设备的监控范围应有效覆盖被保护部位、区域或目标监视效果应满足场景和目标特征识别的不同需求。系统的传输装置从传输信道的衰耗，带宽、 信噪比，误码率、时延、时延抖动等方面，确保视频图像信息和其他相关信息在前端采集设备到显示设备，存储设备等各设备之间的安全有效及时传递。
设备层
设备层控制功能
自控设备有三种控制模式，分别为:1现场手动:通过现场控制箱的按钮实现设备的启动/停止操作。2远程手动:在值班室监控站单个控制现场设备。3自动控制:由PLC现场控制站负责设备操作的控制，按照工艺过程的检测参数和状态，通过预先设定的程序，实现设备的自动启/停操作,不需要人工的介入。三种控制模式的优先级，从高到低依次是现场手动、远程手动、自动控制。所有设备均可操作手自动操作有切换按钮，当在用泵出现故障时自动投入备用泵。所有找警联锁值均可调，联锁动作前应设报警。
污水处理厂泵房
自控仪表
根据工艺生产、控制过程的需求设置过程参数检仪表及水质分析仪表。由于过程检测仪表特别是在线分析仪表要求反应速度、数据准确率特别苛刻，各工艺段检测仪表应采用国外仪表，确保这些仪表能长期可靠稳定运行。仪表的选型除满足被测量对象的性质和环境条件、测量范围及精度、防护等级等要求外，还要适合当地的气候特点。现场仪表应按照防潮、防腐要求配备保护箱、遮阳罩不锈钢支架等附件，并接地。本工程采用的水质分析仪表所选用的仪表是成套配备。传感器与变送器之间信号连续，变送器输出4 ~20mA标准信号，并且隔离。所有变送器有工程计量单位的刻度和LED数字显示，传感器一体体式或分体安装。仪表所有部件有通用性和互换性。
部分仪表安装现场
项目验收和培训现场
